附件1： 南通中专机电实训考核每套设备技术参数要求
项目一、亚龙YL-235A型光机电一体化实训考核装置
一、设备概述
本设备适合机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的必修课程模块《可编程控制器技术》、《电器及PLC控制技术》或选修课程模块、《PLC及其应用》的教学与实训。
本设备主要包括实训台架、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。以及自动化虚拟仿真平台YL-Famic 。设备整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
二、技术参数
1、交流电源：三相五线 AC 380 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：
实训桌尺寸长×宽×高=1200mm×800mm×1500mm；
温度扩展实训桌长×宽×高=600mm×800mm×845mm；
4、整机功耗：≤1.5 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能特点
本设备采用铝合金导轨式实训台，模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
本设备的PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
（1）PLC、变频器及触摸屏模块：PLC为西门子S7-200 CPU 226 AC/DC/RELAY；变频器采用西门子MM420；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。尺寸：300×285mm.人机界面采用昆仑通态7寸彩色触摸屏，配套安装支架，支架可固定与实训台架铝合金台面上。
（2）电源模块：包括三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；按钮模块：24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；铁质模块，尺寸：300×285mm.。
（3）一体化接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以通过螺丝杆固定在实训桌上。
（4）送料装置：圆型的送料盘，边缘开有一出料口；通过送料盘机架与实训台固定；送料盘底部装有直流减速电机，作为旋转动力，并通过连轴器与送料盘内部的螺旋叶片连接；送料槽其一段与出料口相连接。调整立柱上装有一载料台，高度与出料口平齐，通过光电传感器检测是否有物料。
（5）气动机械手装置：四自由度气动机械手，气缸及附属传感器；气动手臂两侧装有2个限位挡板，挡板上装有电感传感器、缓冲阀，进行对手臂的旋转限位。整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。
（6）物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。
（7）虚拟仿真平台：
通过YL-Famic自动化仿真软件进行电气控制基础，PLC编程，气动技术基础、电机控制等理论学习，通过虚拟的真实环境，快速的掌握理论知识的学习，机电一体化专业的相关原理，动态的实训仿真让学习不再枯燥，以及在虚拟环境下排除故障，同时也通过真实的虚拟仿真模拟，为学生创造安全的实验环境，虚实结合的方式提高，学习质量。为学生理论知识打下坚实的基础。
（8）设备台架：采用铝合金导轨式实训台，以经氧化处理的高材质20mm×80mm、30mm×60mm铝合金作为设备主要框架材料，实训台采用单面单抽屉结构，采用拉出式的抽屉结构，底部装有4个导向轮，方便实训台架移动， PLC、变频器等模块可以放置在抽屉上，整体结构为开放式和可拆装式。外形尺寸为：1190mm×800mm×840 mm。
四、虚实结合教学模式：

1. 电气控制教学：可以在学习理论的同时，直接在YL-Famic中进行验证学习。掌握理论知识的同时，也对实际的电气制图，电气符号标准，电气选型，材料选型等有了更加深入的了解。直接将CAD制图带入进来学习。

2. 电机教学：学习三相异步电机直接可以在YL-Famic中学习对其各种参数对电机的影响可以通过虚拟环境中提供的工具进行测量，观测。对于三相电机的控制，可以通过软件进行仿真模拟。让枯燥的课程变得更加生动，让学生的好奇心变得更加安全，学生更加的热爱，钻研。

3. 气动教学：同样在气动教学中也能够达到上述的要求进行生动形象的进行仿真，让其课堂生动，学习更加的高效。

4. 传感器教学：传感器不在只是看到一个外观，知道它的原理，不在是因为昂贵的价格而无法去升入的了解，不通过YL-Famic软件不仅仅学习其理论，还可以通过强大的虚拟环境进行学习它的应用，学习有趣的应用，升入了解它们的应用，以及使用方法，不仅仅是记住它们的电气符号。

5. PLC教学：自动化教学中PLC编程中不在因没有控制对象而无法更好的去教学。不在因没有过多的PLC而无法实验，不在因实验器材的限制而达不到教学预期的效果。因为有YL-Famic虚拟实验环境，PLC教学变得不再困难，与实际手动操作变得更加贴近。实验器材，费用投资变得更加合理，节省。在设备教学中的编程通过外部PLC与YL-Famic虚拟实验环境中建好的YL-235A教学仿真模型，进行控制，达到虚拟教学的效果。外部设备与虚拟设备的虚实相接。教学方式更加灵活多变。

6. 教学模式：自动化生动课堂的引入将会为老师您的教学带来重大的改变，让您的教学变得更加丰富多彩，让您的教学课堂变得多彩多姿。

7. 要求提供该设备其他可扩展工作站具体方案至少5个，以备学校升级采购

8. ★设备配套教学软件：除必要的编程软件外，还必须配套所投标设备的教学软件，内容包括:详细介绍设备的组成、功能、使用方法，包括动画和配音，方便教师上课。

9. ★配套教材：必须提供与设备配套正规出版社出版教材3种，教材内容必需涵盖设备涉及的各项技术，同时教材中必须包括所投标产品的拆装、调试及程序编写等各个方面的内容，作为所投标产品的实训教材使用。投标时提供教材样本。

10. ★提供竞赛试题库10套。必须提供各省及全国的竞赛试题，要求与设备配套，投标时提供试题，设备应并能这些竞赛试题规定的任务和功能要求。

11. ★气动液压仿真软件：液压仿真包括多种控制阀，压力控制阀，调速阀，调速回路，压力回路，快速运动回路，速度换接回路，换向回路，锁紧回路，多缸动作回路；气动仿真包括气源装置及气动辅件。提供各种气动和液压元件的实物图片、工作原理剖视图和详细的功能描述。各种回路都采用Flash动画播放，可逼真地模拟这些元件的工作过程及原理。

12. ★配置PLC实训多媒体教学课件：具有动画及配音，内容应包括对PLC实训台配套的模块的功能介绍、接线调试等。必需与所投标设备配套，要求投标时提供软件进行现场演示。

13. ★PLC仿真软件：要求在投标文件中提供软件著作权登记书及登记号，并进行现场演示

14. ★投标时要求提供设备产品功能3D演示软件拷贝版一份，以备进行现场演示

五、实训项目
亚龙YL－235A型光机电一体化实训考核装置用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：
1. 气动系统的安装与调试项目：
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
★气动方向控制回路的安装；
★气动速度控制回路的安装；
★摆动控制回路的安装；
★气动顺序控制回路的安装；
★气动机械手装置的安装；
★气动系统安装与调试；
2. 电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
★电动机正反转控制电路的连接与控制程序编写；
★电动机调速控制电路的连接与控制程序编写；
★气动方向控制程序编写；
★气动顺序动作控制程序编写；
★气动机械手控制程序编写；
★皮带输送机控制程序编写；
★机电一体化设备控制程序编写；
★自动生产线控制程序编写。
3. 机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
★传动装置同轴度的调整；
★皮带输送机的安装与调整；
★搬运机械手设备安装与调试；
★物件分拣设备的安装与调试；
★送料设备的安装与调试；
★自动生产线设备安装与调试。
4. 自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
★多种传感器的安装与调试；
★机械手的自动控制；
★皮带输送机的自动控制；
★机电一体化设备的自动控制；
★PLC控制系统的安装与调试；
★自动生产线的安装与调试。
亚龙YL－235A型光机电一体化实训考核装置用于考核或技能竞赛，可考察的职业能力：
★机械构件的装配与调整能力；
★机电设备的安装与调试能力；
★电路安装能力；
★气动系统的安装与调试能力；
★机电一体化设备的控制程序的编写能力；
★自动控制系统的安装与调试能力。
六、设备配置

序号	名称	主要技术指标	数量	单位	备注
	实训桌	1190×800×840 mm	1	张	铝合金和钢结构
	触摸屏模块	品牌型号均可选	1	块
	PLC模块	品牌型号均可选	1	台
	变频器模块	品牌型号均可选	1	台
	电源模块	三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；	1	块
	按钮模块	24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；	1	套
	物料传送机部件	直流减速电机（24 V，输出转速6 r/min）1台，送料盘1个，光电开关1只；	1	套
	气动机械手部件	单出双杆气缸1只，单出杆气缸1只，气手爪1只，旋转气缸1只，电感式接近开关2只，磁性开关5只，缓冲阀2只，非标螺丝2只，双控电磁换向阀4只；	1	套
	皮带输送机部件	三相减速电机（380 V，输出转速40r/min）1台，平皮带1355×49×2 mm 1条；	1	套
	物件分拣部件	单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关6只，物件导槽3个，单控电磁换向阀3只	1	套
	接线端子模块	接线端子和安全插座	1	块
	物料	金属5个，尼龙黑白各5个	15	个
	安全插线		1	套
	气管	Φ4\Φ6	1	套
	PLC编程线缆	亚龙	1	条
	PLC编程软件		1	套	拷贝版
	YL-Famic软件	授权软件	1	套	需要授权
	触摸屏与计算机通信线		1	条
	触摸屏与PLC通信线		1	条
	配套工具		1	套
	产品配套光盘		1	套
	线架		1	个
	计算机	i3 3240处理器 4G内存 500G硬盘	1	台
	电脑推车	亚龙	1	台
	塑料泡沫盒		1	套

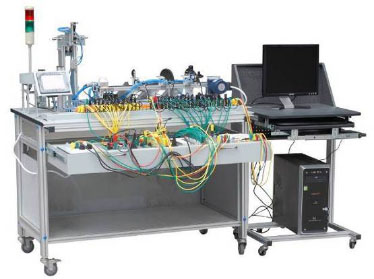

• 本设备的外观图

项目二、 亚龙YL-235A型光机电一体化实训考核装置升级模块
结构要求

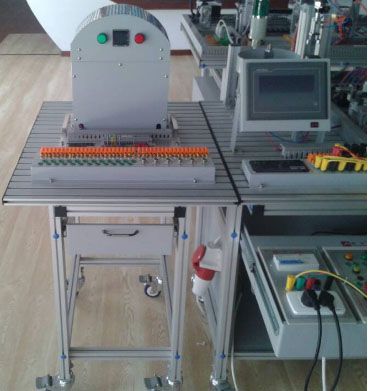

★应采用开放式和拆装式结构，其主要由铝合金导轨式实训台、智能温控模型、PLC模块单元、接线端子排和传感器等组成。该系统包含了机电一体化专业学习中所涉及的诸如智能仪表、过程控制、可编程控制器、温度传感器等多项技术
实训桌尺寸大约600mm×800mm×845mm；
实训桌尺寸为长×宽×高=600mm×800mm×845mm；
实训项目
★光电编码器的控制与程序编写
★温度模块控制的应用与程序编写
★超声波传感器应用与程序编写
★压力传感器应用与程序编写
★射频识别器应用与程序编写
★视觉传感器应用与程序编写
★温度模块控制设备的安装与调试；
设备配置



项目三、单片机控制功能实训考核装置
结构要求
★1.应包括实训桌、电脑推车、实训模块、实物等组成。
1.1实训模块应包括主机模块、电源模块、仿真器模块、显示模块、指令模块、AD\DA模块、交直流电机控制模块、步进电机控制模块、传感器配接模块、扩展模块、温度传感器模块、AVR主机模块、串行AD/DA/EEPROM/RTC模块、串行扩展模块、并行扩展模块、短距离通讯模块、传感器配接模块2、WIFI无线通信模块。
1.2实物应包括智能物料搬运装置、智能仓储实训装置。
各个模块资源全部开放。可以做验证性实验，也可以做设计性实验。体现了灵活、开放、创新、综合、跨领域的设计理念。符合学生的从基础到高级，从理论到实践的学习认知曲线。
技术参数要求
1. 输入电源：单相 AC 220V±10%（50Hz）
2. 输出电源：DC ±12V±5％/1A；DC±5V±5％/1A；DC 24V±5％/1.5A
3. 温度：-10～40 ℃；环境湿度：≤90%（25℃）
4. 外形尺寸大约：1225mm×690mm×820mm
5. 整机功耗：≤0.5 kW
6. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。市电采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
7.智能物料搬运装置
    电源输入：AC220V±10％
    输出电压：DC 24V±5％/2.5A
    外形尺寸大约：600*560*280mm
    整机功耗：≤1KVA
8.智能仓储装置
    电源输入：AC220V±10％
    输出电压：DC 24V±5％/2.5A、DC 5V±5％/1A
    外形尺寸：600*520*280mm
    整机功耗：≤1KVA
功能特点要求
1. ★实训桌为铁质结构，实训桌具有教学用桌和实验用桌的双重功能。桌面与桌体支架可通过转轴相连接进行旋转，至少一组支撑块设置在的桌体支架内,并与桌面相接触,以支撑桌面保持水平可当课桌使用，内设置抽屉用以放置物品；桌面通过旋转与桌体相接处，与桌面保持垂直可当实训桌使用，放置实训模块和实物可进行相应实训内容，互换性强，按输入，输出，数据转换等功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。实训桌由实训台面、桌体支架、模块安装支架、抽屉柜等组成，台面尺寸不小于1200mm×670mm，高度不高于800mm，充分利用了实训桌的空间，同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。实训台面采用符合人体工学的平面设计，采用16μμ以上密度板，家具级封边工艺，平时可作为课桌。实训台面与桌体支架通过转轴相连接，桌体支架提供支撑块用于支撑桌平面，使其保持水平。桌面侧面装有转轴及轴套，通过转轴及轴套旋转桌面，桌面可达到自由下垂，不遮挡模块安装支架，不影响实训操作。模块安装支架中间设一钢制隔断，形成两排模块卡槽，可并排放置不少于14个模块（除机械手模块、电源模块之外）。所有模块均可放置在模块安装支架上且可灵活移动更换。抽屉柜钢制，尺寸不小于1200*670*500mm，不少于三门，门上带有内嵌式拉手带锁，用于放置模块、线缆、教学资料及工具等。底部带四个带自锁移动滚轮，方便根据需要移动及固定，四个支撑脚，用以辅助支撑。
2. 单片机1采用爱特梅尔的AT89S52。该单片机内部设有256Byte的RAM和8KByte的FLASH、三个16位定时器，两个数据指针，片内集成了一个看门狗电路。64KRAM扩展空间、64KROM扩展空间；32个IO口，6个向量中断源；0~33MHz的工作频率，三级程序加密功能；工作电压4.0V~5.5V。使用DIP40封装便于更换芯片及仿真。并设计有在系统下载设计接口，通过USB下载器可以方便地进行编程，无需把单片机从电路上取下。单片机2采用爱特梅尔的ATMEGA32L。该单片机内部设有32K字节的系统内部可编程Flash，具有独立锁定位的可选Boot代码区，1024字节的EEPROM，2K字节片内SRAM，可以对锁定位进行编程以实现用户程序的加密。两个具有独立预分频器和比较器功能的8位定时器/计时器，一个具有预分频器、比较功能和捕捉功能的16位定时器/计数器，具有独立振荡器的实时计数器RTC，四通道PWM，8路10位ADC，面向字节的两线接口，可编程的串行USART,可工作于主机/从机模式的SPI串行接口，具有独立片内振荡器的可编程看门狗定时器，片内模拟比较器。该模块上还放有串行通信接口，该接口已经加入升压电路，可以直接与计算机通信，飞利浦单片机和宏晶单片机也可以通过此口进行程序下载。复位电路上加有手动复位按扭，可以直接复位操作。模块上还设有有源蜂鸣器驱动电路，直接给固定电平就可以发出声响。该模块上还放有串行通信接口，该接口已经加入升压电路，可以直接与计算机通信，飞利浦单片机和宏晶单片机也可以通过此口进行程序下载。复位电路上加有手动复位按扭，可以直接复位操作。模块上还设有有源蜂鸣器驱动电路，直接给固定电平就可以发出声响。
3. 电源模块采用线性电源和开关电源两种电源。单片机等芯片采用线性电源供电，可以有效减少因电源干扰引的程序跑飞。电机等大功率器件采用开关电源供电，确保提供足够的功率。电源采用漏电保护开关作为总控制，安全可靠。用船形开关单独控制低压电，市电与低压电分开控制。该模块共有三组相互独立的低压电源，其中有两组是正负双电源输出。面板上放置了一个AC220输出插板，可以同时挂接三个仪器仪表。其中每组电源都有保险丝作过载保护。
4. 配备有高性能单片机仿真器，可以全功能仿真MCS51系列单片机，也可以软件仿真；软件为中国自主研发，可以很好的支持中文，支持关键字提示，自动完成符号配对等功能。支持64K程序地址断点、64K源程序有效行断点和64K临时断点，单片机内部寄存器状态一目了然。主机与计算机采用流行的USB接口。
5. 显示模块无论从最基本的显示元件LED发光二极管，还是到最高级的LCD显示屏都包含在内。具体配置为8位跑马灯（逻辑电平指示）、8位数码管动态显示、16×32点阵LED屏、1602字符型液晶显示屏、128×64绘图液晶显示屏。单片机常用的显示器件全部包含在内，使学习者可以接触所有的显示方案，设计人机界面时可以得心应手。
6. 继电器是常用的执行元件，也是常用的隔离元件，它能用低压控制高压电路，远程切换强电电路状态优点，同时它的执行元件又是一个线圈，在通电及断电时会产生电磁干扰。为此继电器模块在集成了驱动电路的基础上增加了光电隔离措施。该模块共有6路继电器，每个继电器的开关触点全部引出，并明确标示；每个继电器还设有工作指示灯，那一路继电器在通电工作使人一目了然。六组继电器中有两组为AC220控制的继电器，可以控制交流电机的正反转及停止，通过转换头可以连接电子连线。另外四组为电子连线座输出。继电器触点容量250V/6A、DC28V/12A。
7. 指令模块上放置了单片机常用的输入元件，其中有8个独立键盘接口，8路8位开关量输入，4*4矩形键盘接口，可以满足学生从基础到高级，从简单到复杂的实训要求。如果用户需要更多的按键或需要更为复杂的设计，则可以采用该模块的PS2键盘鼠标接口进行扩展。
8. ADC/DAC模块上设计了两种转换芯片ADC0809和DAC0832。为了便于调试程序和硬件，板载了三个功能子模块：0-5V模拟电压输出、8等级LED电平指示器和有源时钟发生器。ADC0809实验时可以用有源时钟发生器作为芯片的时钟，可以用0-5V模拟电压输出作为模拟量，用8等级LED电平指示用作模拟量大小的指示；DAC0832实验时，可以将芯片的输出接在8等级LED电平指示器上，转换结果是否正常一目了然。
9.交直流电机控制模块可以完成两种电机的控制实验，分别是24V直流减速电机和220V交流减速电机。每种电机的转盘下面放有光电开关计数器，可以用单片机感知其位置和转动了多少圈。每个电机控制线路中设有超程保护输入端口，在与水平移动装置组合实验时可以有效保护电机和机构的安全。
10. 步进电机控制模块设有一只24V两相步进电机和大功率步进电机驱动器。模块改变了电机的轴转式运行方式，采用了一个水平移动机构，该机构可以把电机的轴转改为水平直线运动，并用铝直尺的刻度指示。该模块还可以做闭环控制的实验项目，因为在运动机构上装有感知距离的闭环元件。同时设计了一个超程保护电路，当机构走到一个程序不可知状态时，可自动关闭电机电源，避免机构超程损坏。直线运动机构上带了左右限位输出端子，供单片机查询状态。
11. 传感器配接模块是专为传感器的配接和电气隔离而设计的一块电路单元，该单元共有两组16路光电隔离IO口，每个光电隔离IO口均可仿PLC与24V电源供电的传感器连接。并配有四路传感器转换接口用于工业传感器的连接。
12.扩展模块的82C55的三个端口全部引出，可以用电子连线连接，也可以用排线连接。控制端与数据通信口安排在一起，整体布局美观大方。另设有一片74LS245芯片，可以用来与82C55组合起来完成不同的实验功能。
13. 温度传感器模块配备有两种芯片型温度传感器：数字量温度传感器18B20和模拟量温度传感器LM35。LM35器件还加有运算放大器，放大的模拟量可以提高测量精度。每种传感器都有透明外壳加固保护，内有大功率加热电阻，加热指示器等。工作状态一清二楚。可以用来做恒温控制，温控器等实验。
14. 串行AD/DA/EEPROM/RTC模块上由串行D/A转换电路（TLC5615）、串行A/D转换电路（TLC1549）、EEPROM外部存储器电路（24CXX）、实时时钟RTC(PCF8563)、电平指示电路及电压源电路组成。TLC5615是一个串行10位DAC芯片。只需要3根串行总线就可以完成10位数据的串行输入，易于和工业标准的微控制器或微处理器接口，适应于电池供电的测试仪表、移动电话，也使用于数字的失调与增益调整以及工业控制场合。TLC1549是一个具有串行控制、连续逐渐逼近型的模数转换器，它采用两个差分基准电压高阻输入和一个三态输出构成三态接口。24c01/02/04/08/16是一个1K/2K/4K/8K/16K位串行CMOS E2PROM，内部含有128/256/512/1024/2048个8位字节，24C01有一个8字节页写缓冲器，24C02/04/08/16有一个16字节页写缓冲器，该器件通过I2C总线接口进行操作，有一个专门的写保护功能。PCF8563是低功耗的CMOS实时时钟/日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递，最大总线速度为400kbit/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。
15. 串行扩展模块模块由74HC595、74HC138、74HC165三种芯片组成。74HC595芯片是一种串入并出的芯片，在电子显示屏制作当中有广泛的应用。74HC595是8位串行输入/输出或者并行输出以为寄存器，具有高阻、关、断状态。74HC138是一种三通道输入、八通道输出译码器，主要应用于消费类电子产品。74HC165是8位并行读取或串行输入移位寄存器，是一款高速CMOS器件，74HC165遵循JEDEC标准no.7A。74HC引脚兼容低功耗肖特基TTL（LSTTL）系列。16. 并行扩展模块该模块由74HC377、74HC245、两种芯片组成。74HC377是八路D型触发器数据使触发器，积极边缘触发。74HC245是一种三态输出，八路信号收发器，主要用于大屏显示，以及其它的消费类电子产品中增加驱动。
16.★短距离通讯模块主要由无线射频读写（RFID）电路、315MHz无线控制电路、红外遥控电路组成。无线射频读写（RFID）是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境，RFID技术可识别高速运动物体，操作快捷方便。RFID是一种简单的无线系统，只有两个基本器件，该系统用于控制、检测和跟踪物体。系统由一个询问器（或阅读器）和很多应答器（或标签）组成。315MHz无线控制电路：它内含放大整形及解码电路，使用极为方便。天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线。接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿 度稳定性及抗机械振动性能都有极大改善。红外遥控电路：红外遥控的发射电路是采用红外发光二极管来发出经过调制的红外光波；红外接收电路由红外接收二极管、三极管或硅光电池组成，它们将红外发射器发射的红外光转换为相应的电信号，再送后置放大器。
17. ★传感器配接模块2模块上一共有6种传感器，分别为火焰传感器、热释电传感器、光照度传感器、颜色传感器、温湿度传感器、磁场加速度传感器。各传感器做成探头的形式，通过可伸缩网线连接到模块上。其中，火焰传感器和热释电传感器通过LED的亮灭显示出火焰及热释电人体远红外的检测；磁场加速度传感器、颜色传感器、光照度传感器和温湿度传感器采集到的数据通过相应的数码管显示。由于传感器的代码量过于庞大，我们将传感器采集到的值直接通过串口输出，可以通过单片机的串口直接读出。我们还预留了一个自由编程口，学生可以将传感器探头连在自由编程口上，自己写相对应的程序代码读出该传感器的数据。提供实物图片
18. WIFI无线通信模块主要一块XLW002X WIFI模块及一些配套元件组成，该模块是一个完全独立的嵌入式无线局域网接入设置，支持TCP协议、UDP协议、DHCP Server/Client、DNS、HTTP、Socket编程接口等。能够实现高速UART、高速SPI、WIFI无线通信等。
19. STC主机模块采用单片机STC15F2K60S2。STC15F2K60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。内部集成高精度R/C时钟（±0.3%），±1%温飘（-40℃~+85℃），常温下温飘±0.6%（-20℃~+65℃），5MHz~35MHz宽范围可设置，可彻底省掉外部昂贵的晶振和外部复位电路（内部已集成高可靠复位电路，ISP编程时8级复位门槛电压可选）。3路CCP/PWM/PCA，8路高速10位A/D转换（30万次/秒），内置2K字节大容量SRAM，2组高速异步串行通信端口（UART1/UART2，可在5组管脚之间进行切换，分时复用可做5组串口使用），1组高速同步串行通信端口SPI，针对多串行口通信/电机控制/强干扰场合。该模块还配置IAP15F2K61S2仿真芯片，方便学生对编辑的程序进行系统仿真。提供实物图片
20. ★智能物料搬运装置配置双轴机器人作为装配的执行机构，具有X轴、Y轴两个方向的执行能力，可完成智能抓取物料放料等功能；配置有行程开关，光电传感器，光纤传感器等，可确保各执行器的准确定位；超出最大行程时，具有硬件自动保护功能，确保系统安全及人身安全；本装置为通用性模块化多功能装置，各功能端口完全开放，可能能过不同的接线来完成各种不能的功能，为学生的各种创新设计创造了广阔的空间。比如可以结合单片机主机模块，LED/LCD模块等，完成物料搬运实训，I/O口实训，LED\LCD点阵模块实验等加深学生对单片机原理地理解。投标提供专利证明文件
21. ★智能仓储装置配置三轴机器人作为装配的执行机构，具有X轴、Y轴、Z轴三个方向的执行能力，可完成智能抓取物料放料等功能；配置有光电开关，光电传感器，光纤传感器等，可确保各执行器的准确定位；超出最大行程时，具有硬件自动保护功能，确保系统安全及人身安全；装置为通用性模块化多功能装置，各功能端口完全开放，通过仓储装置中的RFID射频识别模块对不同仓库的物料进行标识，也能通过RFID射频识别模块不同物料上电子标签的信息，将物料运至不同的仓库，实现智能仓储的功能。同时学生也能通过不同的接线来完成各种不能的功能，为学生的各种创新设计创造了广阔的空间。比如可以结合单片机主机模块，LED/LCD模块等，完成物料搬运实训，I/O口实训，LED\LCD点阵模块实验等加深学生对单片机原理地理解。专为高职中职课程设计、毕业设计和单片机竞赛的开发平台，体现了灵活性、开放、创新、综合、跨领域、跨专业的设计理念。能够满足高职中职院校电子工程专业等不同层次的基础实训教学，课程设计，毕业设计，课题设计，实现从基础学习到综合应用。中标后5个工作日内提供样品，审核通过后放可签订合同。
实训项目要求
1.    跑马灯实验
2.    独立按键输入实验
3.    矩阵键盘接口实训
4.    光电耦隔离输入输出实验
5.    金属检测实训
6.    继电器隔离控制实验
7.    静态数码管显示实验
8.    动态数码管显示实验
9.    蜂鸣器演奏实验
10.   8255芯片扩展IO口实验
11.   液晶显示模块控制实训
12.   点阵LED屏汉字显示实验
13.   AD转换实验
14.   DA转换实验
15.   LM35温度传感器采集实验
16.   18B20温度传感器采集实验
17.   外部中断光电计数控制电机实训
18.   定时器中断控制电机实训
19.   开环步进电机控制实训
20.   闭环交直流电机系统实验
21.   闭环步进电机系统实验
22.   恒温室控制系统实验
23.   PS键盘通信实验
24.   RS232通信实验
25.   串行ADC实验
26.   串行DAC实验
27.   外部存储器实验
28.   实时时钟实验
29.   74HC595实验
30.   74HC138实验
31.   74HC165实验
32.   74HC377实验
33.   74HC245实验
34.   无线射频读写（RFID）实验
35.   315MHz无线控制实验
36.   红外遥控实验
37.   传感器实验
38.   WIFI通信实验
39.   STC双串口收发实验
40.   STC自带AD数据采集实验。
智能仓储装置
41.   传感器技术实训
42.   传送带实训
43.   步进电机电机应用实训
44.   伺服电机应用实训
45.   RFID射频识别实训
46.   气动回路应用实训
47.   丝杆传动机构应用实训
48.   直线运动单元定位控制实训
49.   单片机编程实训
50.   机械故障检测与排除实训
智能物料搬运装置
51.传感器技术实训
52.直流减速电机应用实训
53.气动回路应用实训
54.丝杆传动机构应用实训
55.直线运动单元定位控制实训PLC编程软件（光盘）
56.机械故障检测与排除实训气动电磁阀的控制实验。
其他要求
★教学资源包：
1.控制软件：具有完全自主知识产权的单片机系统，软件具有国家级计算机软件著作权登记证书和软件评测报告，可避免第三知识产权纠纷及法律诉讼，并能提供长期软件免费升级服务；如出现版权纠纷，由商家负责；投标提供证明材料
2. 配套教材，以所投标设备为载体编写的正版教材一套，教材内容须包含设备所用单片机芯片介绍及不少于9种单片机实训套件介绍，内容须包含单片机控制发光二极管、制作10s定时器、单片机对键盘的控制、单片机控制电机、制作单片机温度控制系统、单片机控制数/模转换器DAC0832产生锯齿波电压、单片机控制显示器、应用单片机扩展口、制作智能物料搬运系统，提供样本。
3.实训指导书
4.光盘：需包含例程/编程软件/仿真软件
